OTDR是什么？OTDR是一種光纖測試儀，用于測試光通信網絡的特性。OTDR旨在探測、定位和測量光纖鏈路任何位置上的事件。OTDR只需接入鏈路的一端，其工作方式類似于一維雷達系統。通過提供被測光纖的圖形化跡線特征，用戶可以獲得整個光纖鏈路的圖形顯示。

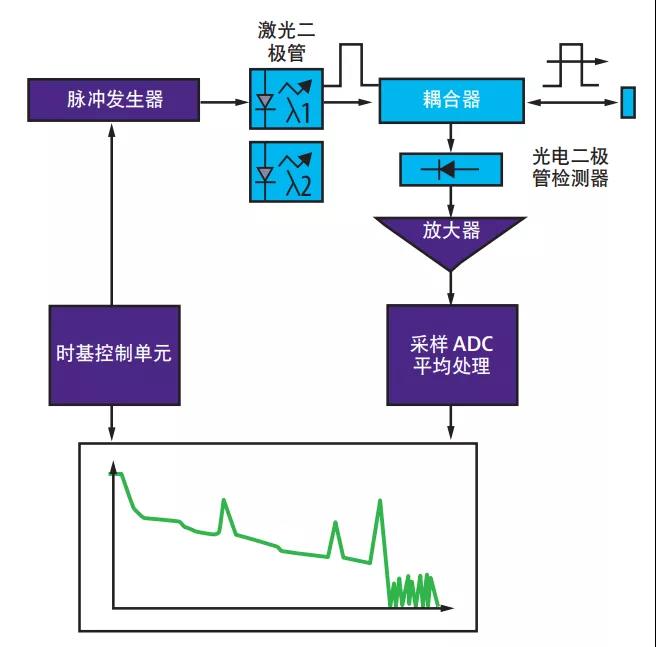

　　OTDR原理框圖

　　OTDR測量的項目

　　通過將光脈沖注入光纖的一端，并分析背向散射和反射信號，OTDR能夠測量：

　　光程

　　到元件：熔接點、連接器、分路器、復用器…

　　到故障處

　　到光纖末端

　　損耗、光回波損耗(ORL)/反射率

　　熔接點和連接器損耗

　　鏈路或區段光回損測試

　　連接器反射系數

　　光纖總衰減

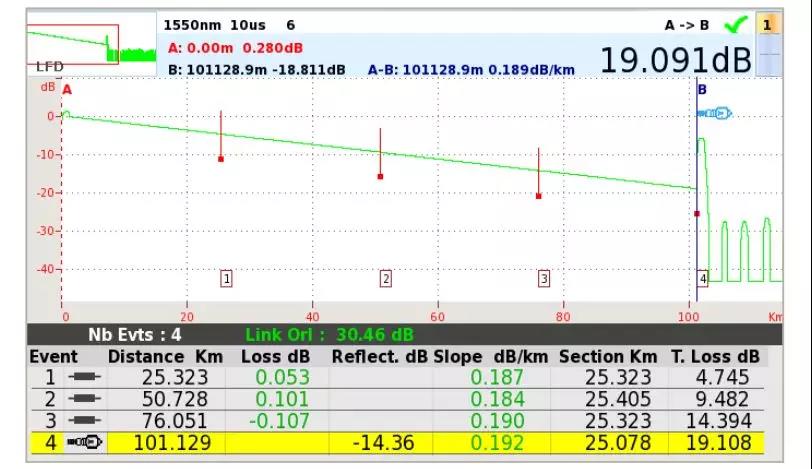

　　光纖鏈路的圖示，也稱為OTDR跡線

　　用戶為什么需要OTDR？

　　光纖測試可確保網絡經過優化后，能在無故障的情況下提供可靠和穩健的業務。

　　現場測試應用

　　電信、視頻和數據無線服務提供商以及網絡運營商希望確保它們對光纖網絡的投資得到保護。在室外光纖設備中，每根光纜都將接受OTDR測試，確保已正確進行安裝。安裝者將被要求使用損耗測試套裝（光源和功率計）以及OTDR，提供準確的光纜數據文檔以證明他們所做的工作。之后，OTDR可用于諸如因挖掘而導致的光纜斷裂等問題的故障定位與修復。

　　樓宇、LAN/WAN、數據中心、企業

　　許多承包商和網絡所有者都詢問他們是否應為樓宇布線執行OTDR測試。他們還想知道，OTDR測試是否可以取代傳統的使用功率計和光源進行損耗測試。樓宇光纖網絡的損耗預算很緊張，而且允許錯誤的余地很小。安裝者應使用光源和功率計測出總的損耗預算（TIA-568C標準要求的1級認證）。OTDR測試（2級認證）是找出損耗過高原因并驗證熔接點和連接點損耗是否在適當容限范圍內的最佳做法。它還是了解確切的故障點或斷裂位置的唯一方法。使用OTDR測試光纖鏈路還有助于創建系統文檔，以供將來驗證。

　　了解您的應用場合

　　可供選擇的OTDR型號有很多，它們能滿足不同的測試和測量需求。深入了解OTDR的主要規格和應用場合有助于購買者做出與其特定需求相符的正確選擇。以下是在選購OTDR之前需要了解的問題：

　　您將測試哪種類型的網絡？LAN、FTTH/PON、城域網、長距離網絡？

　　您將測試哪種類型的光纖？多模還是單模？

　　您可能要測試的最大距離是多少？700米、25千米還是150千米

　　您將執行哪種類型的測量？施工安裝（驗收測試）、維護測試還是在線測試？

　　根據應用場合推薦的OTDR

　　OTDR的應用場合包括：

　　樓宇、LAN/WAN、數據中心、企業

　　FTTA、DAS和云RAN

　　點到點接入/回程網

　　到多點接入/FTTH/PON網絡

　　CWDM和DWDM

　　城域/長距離/超長距離網絡

　　其他多種應用場合

　　在選擇OTDR時，要考慮的因素包括：

　　大小和重量——如果您要爬上基站信號塔或在建筑物內工作，這兩個因素很重要

　　顯示屏尺寸——顯示屏尺寸不能小于5英寸；OTDR的顯示屏越小，成本越低，但越難分析OTDR跡線

　　電池續航時間——OTDR應能在現場使用一天；續航時間不能短于8小時

　　跡線或結果存儲——內存不能小于128 MB，而且要能夠連接外部存儲器（例如外部USB記憶棒）

　　藍牙和/或WiFi無線技術——無線連接能輕松將測試結果導出到PC/筆記本電腦/平板電腦

　　模塊化/可升級性——模塊化/可升級的平臺能更容易與您的測試需求變化相符；這種平臺在初次購買時可能成本較高，但長遠看來，成本會較低

　　后處理軟件的可用性——雖然可以通過測試儀器來編輯和記錄光纖測試結果，但使用后處理軟件來分析和記錄測試結果將會更簡便

　　優化的光纖網絡基礎設施將向客戶提供可靠、穩健的服務。積極正面的客戶體驗能提高忠誠度，從而實現快速的投資回報和持久的盈利能力。OTDR是重要的現場測試儀，可用于對光纖基礎設施進行維護和故障查找并修復。在選擇OTDR之前，請考慮其應用場合，并且查看OTDR的規格，以確保它們適合您的應用。
