一、用途及使用范圍

　　1、探測地下光(電)纜的走向及埋深。采用光(電）纜芯線放音,埋深在15米以內的光(電)纜有效探測距離大于25公里。埋深在25米以內的光（電)纜有效探測距離大于10公里,平面位置誤差不大于5厘米。

　　2、探測地下金屬管線(油管汽管、水管)的走向及埋深,由金屬管線放音(電纜鉛皮放音),有效探測距離大于1000米。

　　有效探測深度:在200米內可達7米。在600米內可達5米。在1000米內可達3米。

　　3、如配置一支測量探針(接地規)便可以測量地下塑料光(電)纜絕緣不良(地氣)點的準確位置。可在15公里內查找漏電電阻在0.5兆歐以下的不良障礙。

　　二、本機特點

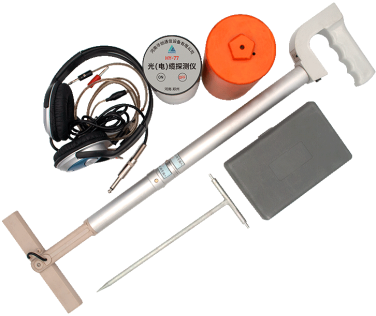

　　接收機

　　1、本機接收機外形設計為分段拐杖形整機重量(含電池)僅600克,具有體積小、重量輕、攜帶方便的突出優點；

　　2接收機內置同步數顯表頭,顯示接收信號強度,響應速度快,分辨率高。

　　3、本接收機配用7#干電池(也可以使用7#各類可充電池)采用低功耗設計(關閉數顯表頭靜態耗電僅3mA)。四節電池總電壓降到3V仍然可以保證接收機工作。

　　4、本接收機精選國外新型低噪聲、低溫漂集成電路和高精度元件,并進行了適當?shù)臏囟妊a(bǔ)償,具有通帶窄、偏移小、抗干擾能力強,靈敏度高、噪音小的顯著特點。特別適用于強電干擾環境下工作。(見技術指標)

　　5、本機工作頻率512Hz,與工作頻率相同的其它各類探測儀的接收和發射部分可以互換使用。

　　發射機

　　1、本發射機外形設計為圓柱形,可以直接裝入經過改裝的光纜檢測標石蓋內,可以免除發射機放音時的守護,減少現場工作人員數量。

　　2、采用國外微功耗電腦元件、低功耗設計,工作效率高;發射機內置的10節可充型5#鎳氫電池可以滿足絕大多數用戶需求,為用戶節約日常使用成本。用戶應急允許使用一次性5#電池,強烈推薦使用堿性電池并在用后取出,避免因忘記關機使電池漏液導致儀器損壞。

　　3、本機發射體內有供電欠壓斷續振蕩電路;當電池電壓低于10V時,發射機產生斷續輸出,使遠離發射機的測試人員能夠及時了解電池組的放電情況;低電壓斷續輸出功能還可以進一步降低耗電,延長測試時間。本儀器發射機有八小時自動關機功能。

　　除此之外,由于本機在設計時充分考慮到現場各種復雜的工作環境和不同級別的測試人員的測試要求和工作習慣,本機還有如下特點和功能:

　　1、為適應現場各種惡劣的工作條件,本機采用固體化全密封結構,常用開關采用輕觸型開關,音量電位器采用數字化無觸點電位器,發射體采取了抗輸出短路措施最大限度避免各種可能的損壞。

　　2、為保證現場更換電池方便,本機除了采用便于購買的5#和7#干電池外,還采用手?jǐn)Q和卡板式免工具拆裝結構。本機發射體還可以外接12V車用蓄電池或其它符合供電電壓要求的電池組工作(10-15V)。外接電池組正負極連線接在發射機下端的充電電極上,(不打開發射體外殼)這種情況下,外供電極性接反,不會造成發射體損壞。(見第九章充電說明)

　　3、本機探頭采用重力全對稱平衡結構并考慮了大地對埋深定位測量角度的影響,提高了光(電)纜走向和埋深的測量精度。

　　三、主要技術指標

　　1、發射體

　　電源電壓:125V-15V(5號電池10節)

　　耗電：靜態電流<5mA

　　最大信號電流<150mA

　　有效脈沖功率:大于5W

　　輸出阻抗:8Ω、50Ω、600Ω

　　信號頻率:512Hz

　　頻率穩定度:±0.1Hz

　　斷續時間:約0.8s

　　自動關機定時:大于8小時

　　2、接收機

　　電源電壓:6V(4節7號電池）

　　耗電:關閉數顯表頭靜態電流<3mA

　　打開數顯表頭電流<25mA

　　信號頻率:512Hz±0.5Hz

　　選擇性:±15Hz-3dB

　　±10Hz-40dB

　　靈敏度:輸出顯示10.0時,輸入信號小于10uV

　　靜噪聲:(無信號輸入時)耳機噪音小于2mV

　　四、基本原理

　　振蕩器產生一個音頻信號電流,流經被測電纜(金屬管線)通過大地構成回路。此電流在被測系統周圍產生磁場,磁力線透過大地傳到地面,在地面上用一探測線圈拾取磁場信號,經接收器選頻放大以后用耳機監聽或數字顯示,因此檢驗這一磁場的變化就可以判斷地下金屬管線的位置。同樣原理可以在電纜鉛皮外檢驗內部芯線的障礙部位。
